Кран мостовой грейферный

01
Описание
Характеристики
Таблица кранов
Описание
01

Грейферный кран — это грузоподъемное оборудование на базе мостового крана (однобалочного или двухбалочного), оснащенное грейфером (приспособлением, захватывающим грузы). Грейфер выполняется в виде ковша, снабженного поворотными челюстями, посредством которых осуществляется захват груза или зачерпывание сыпучих материалов, топлива, скрапа и стружки, крупнокусковых каменных и волокнистых материалов, а также длинномерной древесины.

По способу действия грейферы бывают канатные (соединяющиеся канатами с приводными лебедками) и приводные (моторные), в которых зачерпывающе-освобождающий механизм расположен на самом грейфере. В соответствии с особенностями конструкции разделяют двухчелюстные и многочелюстные грейферы.

Предприятие производит грейферный кран серийно с 1993 года. В этом направлении были достигнуты большие успехи. Высокое качество оборудования, поставляемого в сжатые сроки, ценится в Украине, РФ, Казахстане и странах Европейского союза.

Применение мостовых специальных грейферных кранов
Грейферный кран применяется в портах, на складах, на предприятиях энергетики, в производственных цехах, на стройплощадках, железнодорожных станциях для перегрузки и транспортировки лесоматериалов, кусковых и сыпучих грузов.

Характеристики
02
Пролет, м: 10,5 - 42
Грузоподъёмность крана, т: 2,0 - 5,3
Максимальный размер кусков для подъема и транспортировки, мм.: 300
Установленная мощность двигателей, кВт: 43,5; 48,5

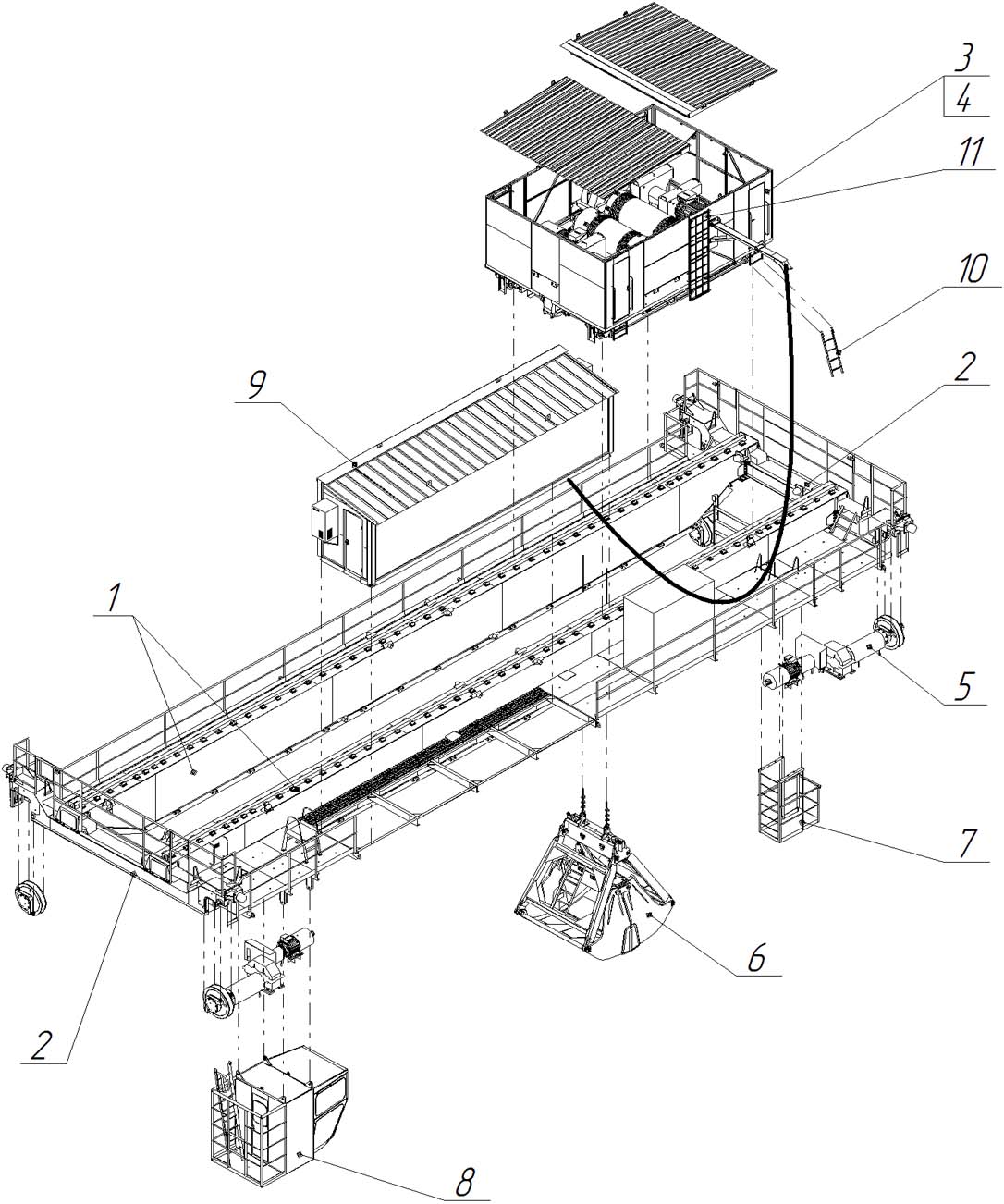

1 балки главные
2 балки концевые
3 тележка грузовая
4 укрытие тележки
5 механизм передвижения крана
6 грейфер
7 площадка обслуживания токоподвода к крану (люлька)
8 кабина управления
9 электропомещение
10 лестница съемная
11 лестница поворотная

Кран мостовой грейферный
Таблица мостовых специальных грейферных кранов
03
Наименование модели (старое обозначение)Грузоподъёмность крана, т.Ёмкость грейфера, м3Насыпная плотность груза, т/м3Группа классификации по ИСО 4301/1
КМЭГ 2 (9Б)20,52,6А7
КМЭГ 3.2 (16Б)3,20,82,6А7
КМЭГ 5 (59Б)51,61,8А7
КМЭГ 10 102,52,51,8А8
КМЭГ 12.5 (Р1300)12,532,6А7
КМЭГ 16 163,23,22,6А8
КМЭГ 16 16551,3А8
КМЭГл 20202,53А8
КМЭГ 20 203,23,23А8
КМЭГ 20 205,35,31,8А7
