Кран мостовой с поворотной тележкой

01
Описание
Характеристики
Таблица кранов
Описание
01

Кран мостовой электрический специальный с поворотной тележкой, предназначен для эксплуатации для выполнения грузоподъёмных операций по перемещению, погрузке и разгрузке вагонов, штабелей хранения бунтов катанки массой свыше 2-х тонн и температурой до 300 °С. Особенностью специального крана является, несмотря на его очень бюджетную стоимость, применение современной системы управления электроприводом Siemens, надёжных мотор-редукторов Sew Eurodrive на передвижение крана и тележки, централизованной автоматической системы смазки боковин крановых рельсов и всех подшипниковых узлов колес и барабанов, применение в качестве грузозахватного органа специальных термостойких грузовых магнитов DIMEТ для бунтов катанки, органов управления в виде командоконтроллёров Gessman и General Electric типа «джойстик».

Краны с вращающейся тележкой, в основном, используют в качестве грузоподъемного органа траверсу с гибким или жестким подвесом. Грузоподъемная тележка опирается на круговой рельс нижней рамы ходовыми колёсами. Вращение тележки может быть полноповоротным, когда вращение тележки не ограничено, либо неполноповоротным, то есть ограниченным до некоторого угла вокруг своей оси.

Краны выпускаются по индивидуальным проектам согласно техническому заданию заказчика, имеют в основе отработанную надёжную конструкцию и управляются из стационарной или подвешенной к тележке кабины. Механизмы подъёма кранов устроены по традиционной развёрнутой схеме, с лебёдочным подъёмом и комплектуются крановыми электродвигателями с фазным и короткозамкнутым ротором, редукторами и тормозами отечественного производства. Механизмы передвижения крана, тележки, поворота верхней части тележки могут быть изготовлены с приводами механизмов на мотор-редукторах лучших европейских производителей. Системы управления электроприводами: релейно-контакторная или частотная.

Токоподводы к кранам могут быть как троллейные (открытые и закрытые), так и кабельные (на жестком профиле, кабельный барабан, кабельная цепь). Токоподводы к тележкам также могут быть как троллейные (открытые), так и кабельные (на струне, жестком профиле, кабельная петля, кабельная цепь).

Применение кранов мостовых с вращающейся тележкой
Специальные мостовые краны с вращающейся тележкой предназначены для выполнения работ в разных отраслях: металлургии, контейнерных перегрузках, перемещении длинномерных грузов, которые необходимо разворачивать при складировании.

Характеристики
02
Грузоподъёмность, т;: 5(2,5+2,5); 6(3+3); 10(5+5); 12,5(6,25+6,25); 16; 20(10+10); 23
Пролёт, м: до 42
Высота подъёма, м: до 16
Исполнения крана: Общепромышленное; тропическое;
Температура эксплуатации, °C.: -40…+60

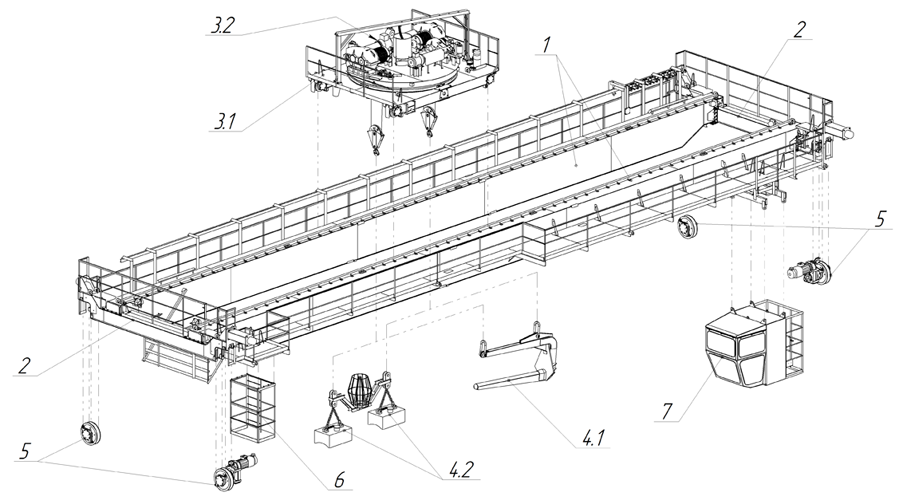

1 балки главные
2 балки концевые
3.1 передвижная рама тележки грузовой
3.2 платформа поворотная тележки грузовой
4.1 навесная скоба
4.2 навесные электромагниты
5 механизм передвижения
6 площадка обслуживания токоподвода к крану (люлька)
7 кабина управления

Кран мостовой с поворотной тележкой
Таблица кранов мостовых специальных с вращающейся тележкой
03
Наименование модели (старое обозначение)Грузоподъёмность, т.Тип грузозахватного органаИсполнение кабины управленияГруппа классификации по ИСО 4301/1
КМЭСВТ-5 (83А)5Блочная 3-х крюковая траверсастационарнаяА7
КМЭСВ-5 (82А)5(2,5+2,5)2 крюкастационарнаяА7
КМЭ(3+3)6(3+3)2 крюкастационарнаяА7
КМЭСвт 5.510(5+5)2 крюкастационарная, подвижнаяА8
КМЭ(6,25+6,25)12,5(6,25+6,25)Блочная 3-х крюковая траверсастационарнаяА7
ПК-16.34 (Р3211) пратценкран16Траверса магнитная с подхватами и жестким подвесомподвижнаяА8
КМЭСвт 2020(10+10) Блочная 3-х крюковая траверсастационарнаяА7
КМЭСвт 23 (P1738) 2323Траверса с клещами и жестким подвесомстационарнаяА8
